3 SUBREDES CONECTADAS A UN MULTIFUNCIONAL

1. Conectaremos 3 subredes de diferentes estándares y tipos, a un multifuncional y esta a su vez estará conectada a un router (proporciona servicio de internet).

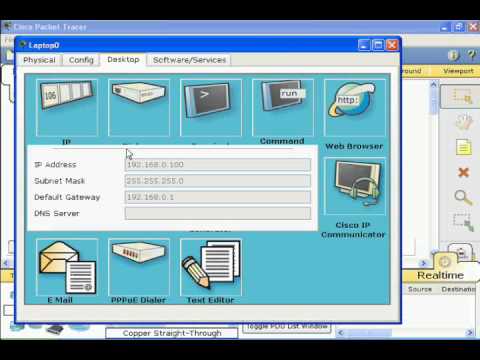

2.- En el ejercicio cambiaremos las direcciones IP a cada equipo de cada subred en este caso:

En la subred que estan conectadas a traves del switch asignaremos las siguientes direcciones IP:

192.168.10.10

192.168.10.11

192.168.10.12

Para el access point de estandar 802.11a

192.168.20.100

192.168.20.101

192.168.20.102

Y para el access point de estandar 802.11n

192.168.40.31

192.168.40.41

192.168.40.51

Y ahora comprobaremos si hay conexion segun las siguientes preguntas:

a) PC1-M1 (Falso) ===> por que no pertenecen a la misma red

b) M1-M2 (verdadero) ===> por que pertenece a la misma subred

c) C1-C2 (verdadero)===> por que pertenece a la misma subred

d) PC2-C1 (falso) ===> por que no pertenecen a la misma red

e) M2-C3 (falso) ===> por que no pertenecen a la misma red

3.- En el ejercicio cambiaremos las direcciones IP a cada equipo de cada subred en este caso:

En la subred que estan conectadas a traves del switch asignaremos las siguientes direcciones IP:

192.168.40.10

192.168.40.11

192.168.40.12

Para el access point de estandar 802.11a

192.168.40.100

192.168.40.101

192.168.40.102

Y para el access point de estandar 802.11n

192.168.40.31

192.168.40.41

192.168.40.51

Y ahora comprobaremos si hay conexion segun las siguientes preguntas:

a) PC3-ISP (Falso) ===> La direccion IP de la LAN del multifuncional es el gateway de cada equipo y para que haya comunicacion debemos asignarle a cada PC.

b) M2-MULTIFUNCIONAL (falso) ===> La direccion IP de la LAN del multifuncional es el gateway de cada equipo y para que haya comunicacion debemos asignarle a cada PC.

c) MULTIFUNCIONAL-ISP (verdadero) ===> Pertenecen a la misma red, y su porcion de red en la mascara es de 30 bits, esto quiere decir que son para conectar solo dos euipos.

Comprobamos que hay conexion entre las PC's de las distintas redes, pero no hay conexion hacia el router, esto se debe a que falta ingresar los numeros IP del gateway a cada PC de las tres subredes, en este caso el gateway es la direccion IP de la LAN del multifuncional.

Bueno eso es todo espero que haya sido de su agrado y ya saben cualquier consulta o sugerencia para seguir mejorando a traves del blog..... Hasta la proxima.
